160AC-NA

Name: 160AC-NA ティップをカンチレバーの末端に配置したスタンダードなタッピングモードAFMプローブ
Brand: OPUS by MikroMasch
SKU: 160AC-NA

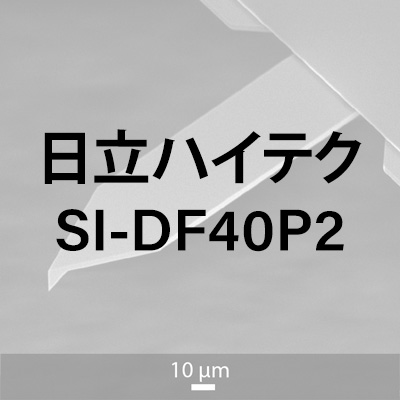

互換対象SI-DF40P2

ティップをカンチレバーの末端に配置したスタンダードなタッピングモードAFMプローブ

製造メーカー: OPUS by MikroMasch

コーティング: 反射アルミコート
AFMティップ形状: ティップビュー

AFM カンチレバー

F 300 kHz

C 26 N/m

L 160 µm

*公称値

アプリケーション

日立ハイテクAFMプローブ

適切なAFMパラメータ設定の目安

標準的なアンマウントプローブをパークシステムズのAFMで使用する方法

160AC シリーズは大気中、真空中での標準的なACモードAFMイメージングを行うためのプローブです。ティップ側にはコーティングがなく、化学的に不活性な鋭い先端を持ちます。背面にはアルミコーティングを施し、ディフレクションレーザーの強度を高めます。四角錘のティップはカンチレバーの末端に配置してあり、サンプル表面の測定位置とティップの位置関係を確認することができます。

この製品にはホルダーチップの背面にアライメント溝があります

30 nm Al on the back side of the cantilever

AFM ティップ:

形: ティップビュー

高さ: 14 µm (12 - 16 µm)*

セットバック: 0 µm

半径: < 7 nm

ハーフコーンアングル: 0° front, 35° back, <9° side

AFM カンチレバー:

形: ビーム

ばね定数: 26 N/m (8 - 57 N/m)*

共振周波数: 300 kHz (200 - 400 kHz)*

長さ: 160 µm (150 - 170 µm)*

幅: 40 µm (38 - 42 µm)*

厚さ: 4 µm ( 3.5 - 4.5 µm)*

* 典型レンジ
