製品 » PA01

 ご注文
 見積もりを請求(RFQ)
注文コード / 見積もり依頼を見る*
数量
PA01
30,000 円
12mm径金属円盤にマウント済み
PA01/NM
30,000 円
マウント無し
入手可能製品: 一部在庫あり 工場取り寄せの場合は通常10営業日でのお届け
表示価格は税抜き価格です

PA01

ティップ評価サンプル

製品詳細

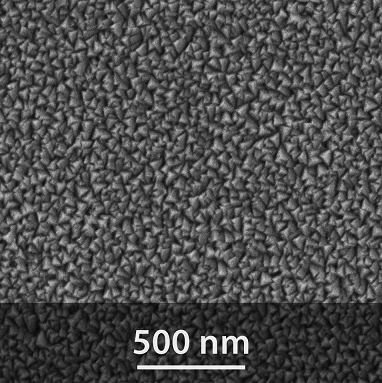

鋭いピラミッド状のナノストラクチャを持つ、ティップ評価用のサンプルです。ピラミッドの底面は1辺50-100nmの三角形で、高さは約50 – 150 nmです。先端の曲率半径は5nm以下です。

PA01のナノストラクチャの表面は、高い耐摩耗性を持つ薄膜でコーティングされています。

  • ピラミッド底面50 - 100 nm
  • ピラミッド高さ 50 - 150 nm
  • 最小曲率半径 < 5 nm
  • 有効範囲 5 x 5 mm
  • チップサイズ 5 x 5 x 0.3 mm
  • 12 mm の金属板にマウントしたタイプ (PA01)とマウント無しタイプ (PA01/NM)があります。

アプリケーション

走査プローブ先端の正確な形状を把握することは、クオリティが高く、正確なAFM画像を得るために非常に重要です。ナノメートルの曲率半径を有するAFMチップが広く普及するにつれて、AFMティップと同等もしくは、より鋭い構造物が周期的に存在するサンプルが、チップのパラメータを推定するために使われています。

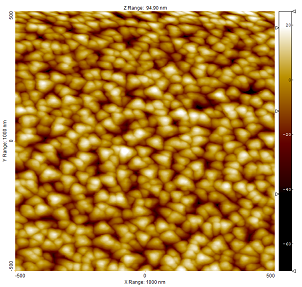

PAストラクチャのAFMイメージ例をご覧ください(上図)
このAFMイメージはOPUS 240AC-NAプローブを使って測定されました。
