CS-20NG

XYZキャリブレーションナノグリッド; 500nm ピッチ  高さ20nm

製品詳細

なぜXYZキャリブレーションナノグリッド?
測定能力を最大限に活用するために、AFMシステムは適切に較正される必要があります。校正基準がより正確であればあるほど、より正確なAFM測定結果を達成することができます。ナノグリッド校正サンプルが正確なAFMシステム校正を可能にします。

ソリューション:
CS-20NG は、ナノメートルレベルまでのキャリブレーションを可能にする高精度なXYZキャリブレーションナノグリッドです。 5 x 5 mmシリコンチップ上に二酸化シリコン構造アレイを備えています。安定した製造プロセスにより、チップ全体のキャリブレーション構造物の優れた均一性が保証されています。簡単で信頼性の高いX、Y、Z軸のキャリブレーションが可能です。

キャリブレーションエリアはチップ中央ですので、AFMの光学システムで簡単に見つけることができます。

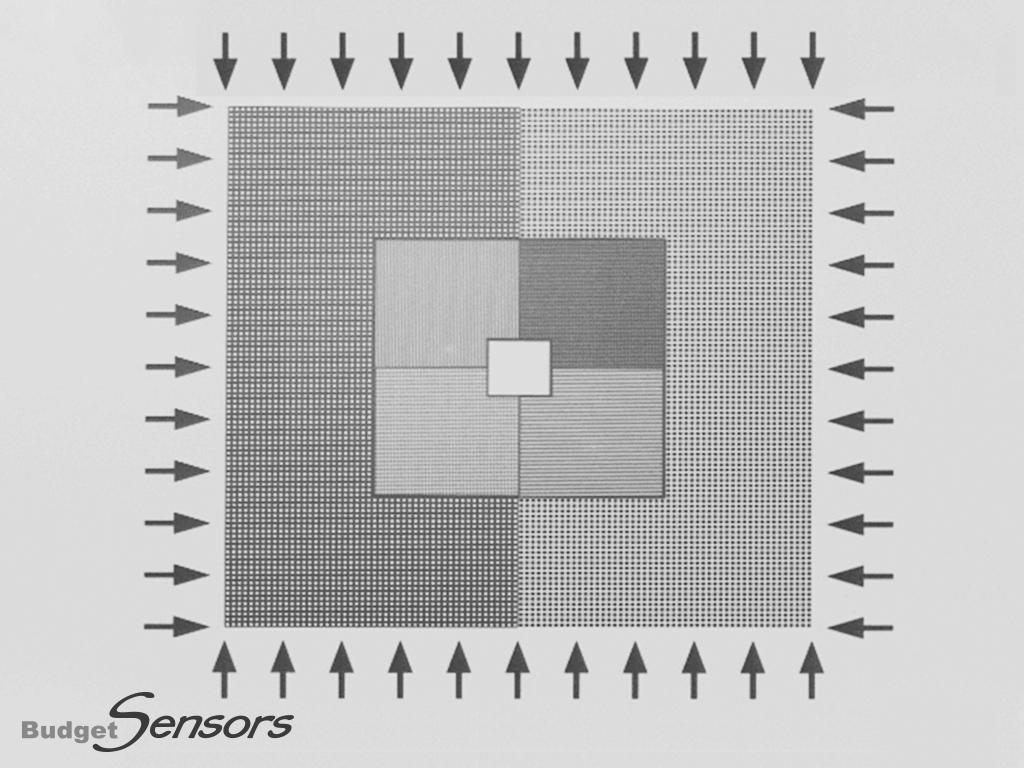

段差構造は20nmで、各チップの正確な値は箱のラベルに表示されています。形状とピッチが異なる構造のアレイが1チップに配置されています。大きな正方形(1×1 mm)には、10 umピッチの正方形の柱と穴があります。

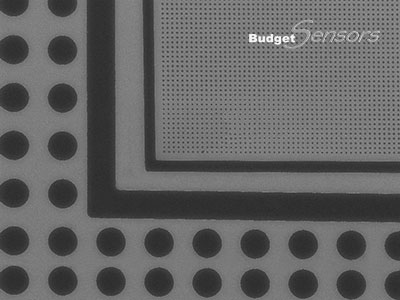

中間サイズの正方形には、5μmピッチの円形の柱と穴、およびX方向とY方向のラインがあります。
小さな正方形には、500 nmピッチの円形の穴があります。

CS-20NGは、XY方向のAFMスキャナー校正に適しています。対称構造により、X軸とY軸の間でサンプルを回転させることなく、AFMシステムを1ステップでキャリブレーションすることができます。
CS-20NGチップは、高品質の導電性エポキシ樹脂で12 mmの金属ディスクに接着されており、すぐにお使いいただける状態で出荷されます。バリエーションとしてアンマウント(CS-20NG-UM)もございます。


テクニカルデータ:
  • 外寸: 5x5mm
  • ステップ高さ: ~20nm (正確な値はボックスのラベルをご覧下さい)
  • 構造物サイズ:
    円形穴と円柱 10µm ピッチ        : 1x1mm スクエアの位置
    円柱と円形穴、ラインXY方向 5µmピッチ : 500x500µm スクエアの位置
    円形穴500nm ピッチ              : 100x100µm スクエアの位置
