製品 » KPFM & EFM サンプル

注文コード / 見積もり依頼を見る*

数量

KPFM-EFM-Sample

65,000 65,000 円

15mm径金属円盤にマウント済み

KPFM-EFM-Sample-UM

65,000 65,000 円

マウント無し

入手可能製品: 一部在庫あり工場取り寄せの場合は通常10営業日でのお届け

表示価格は税抜き価格です

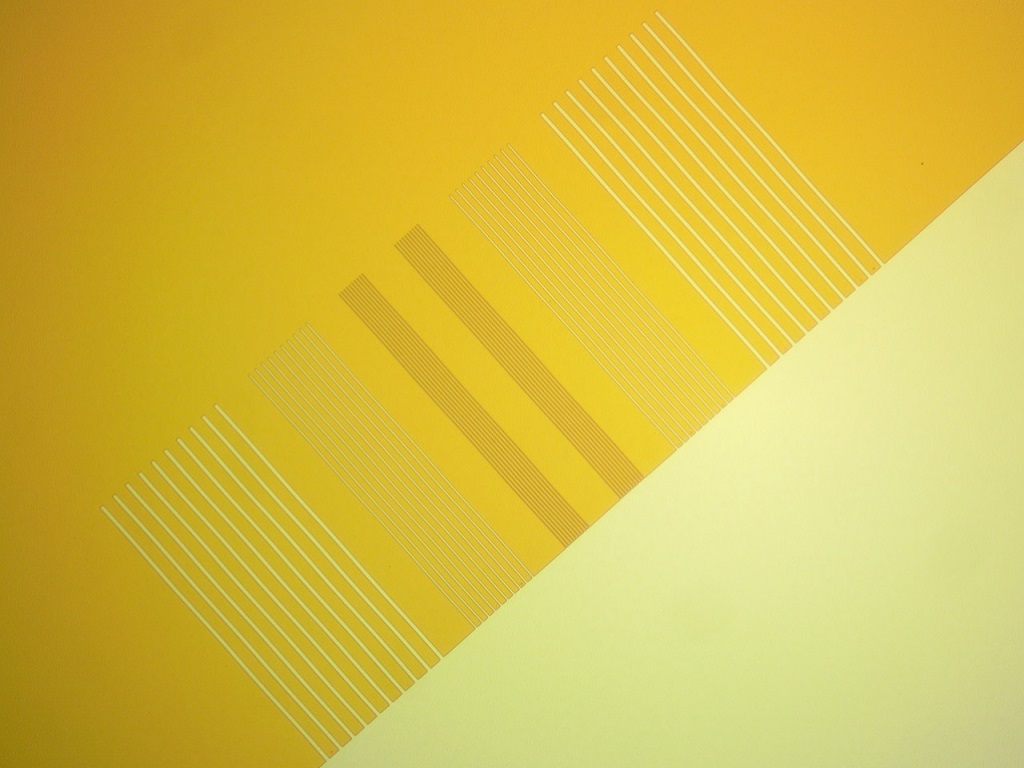

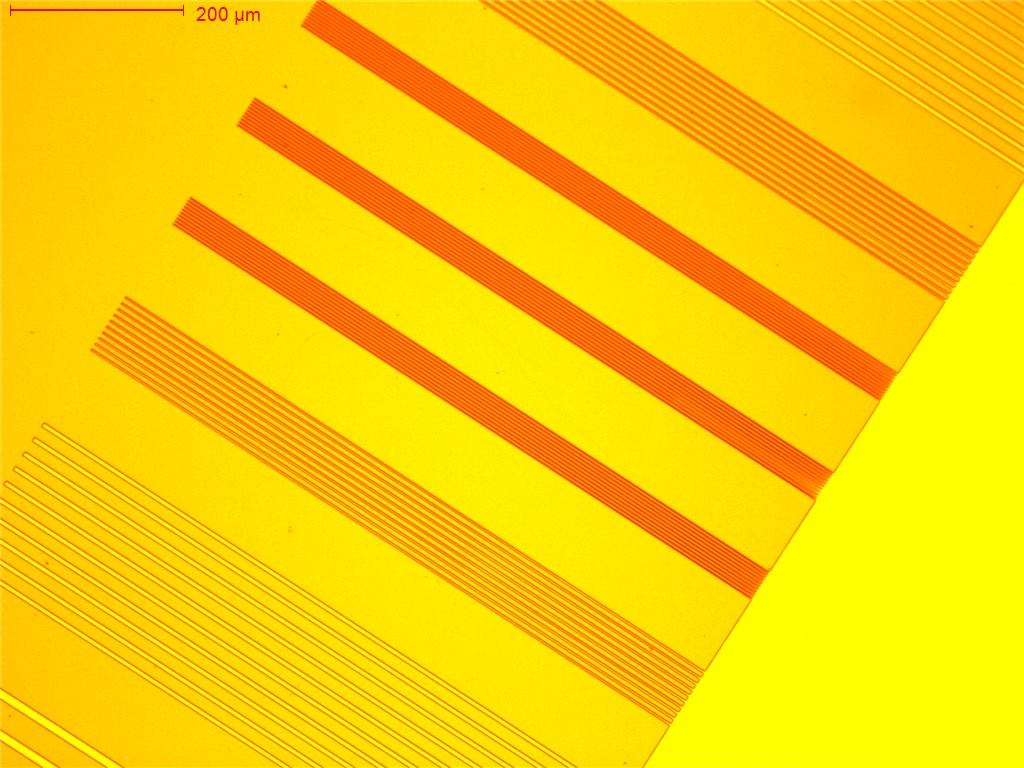

KPFM and EFM Sample, optical microscope

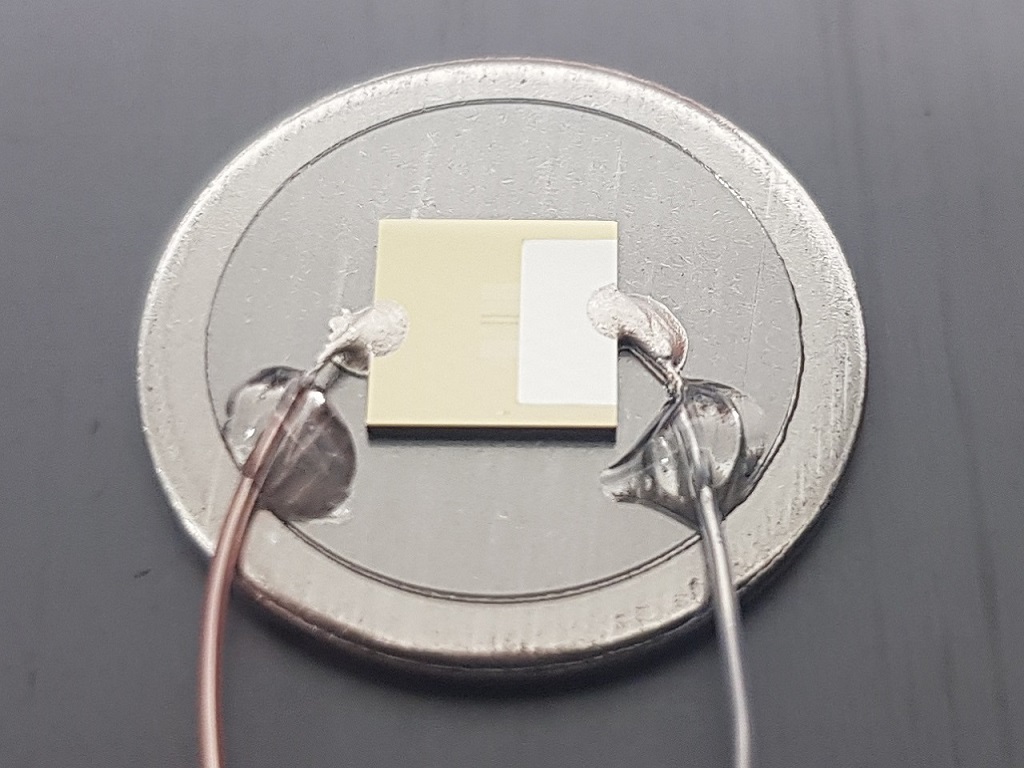

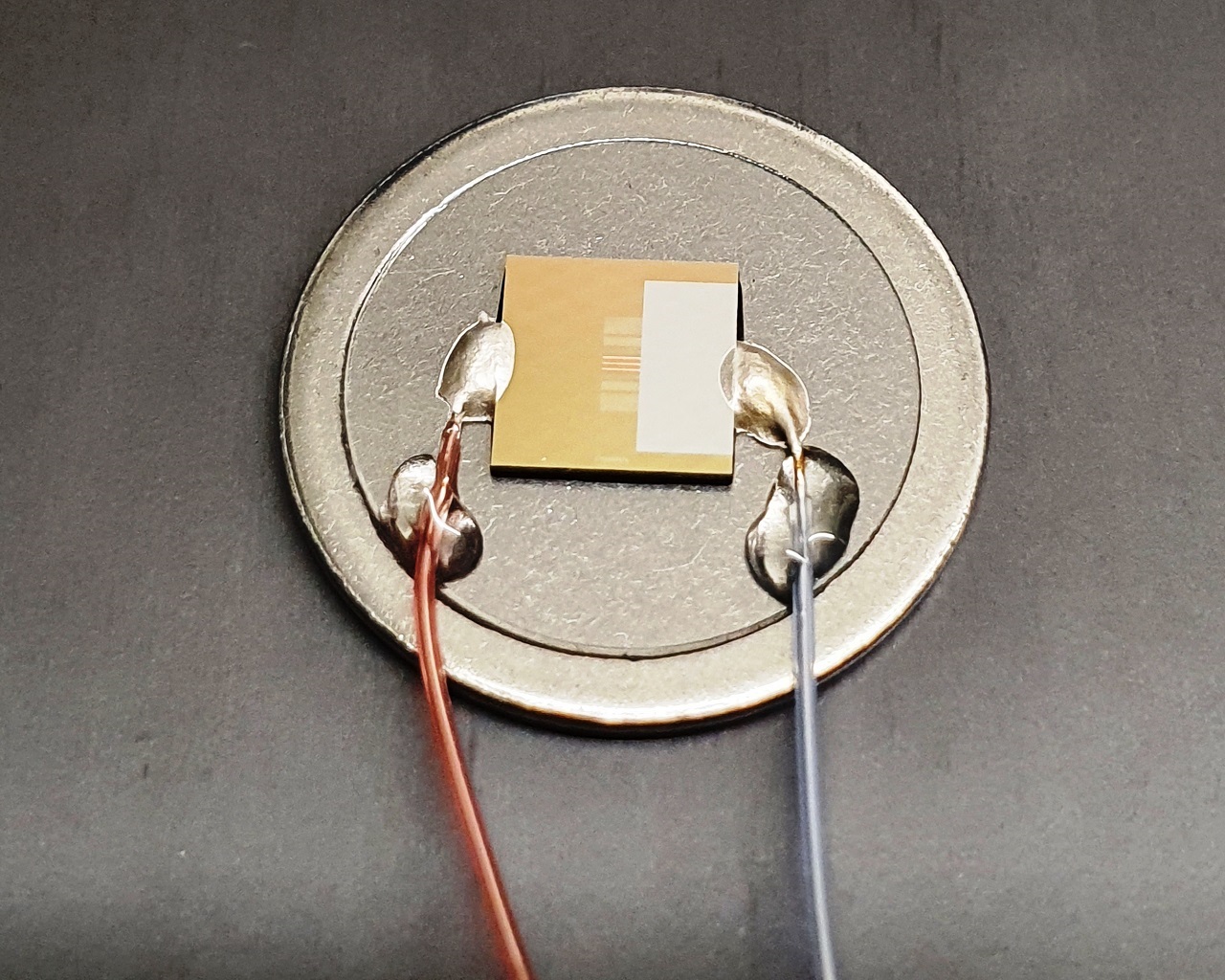

KPFM & EFM Sample macro image

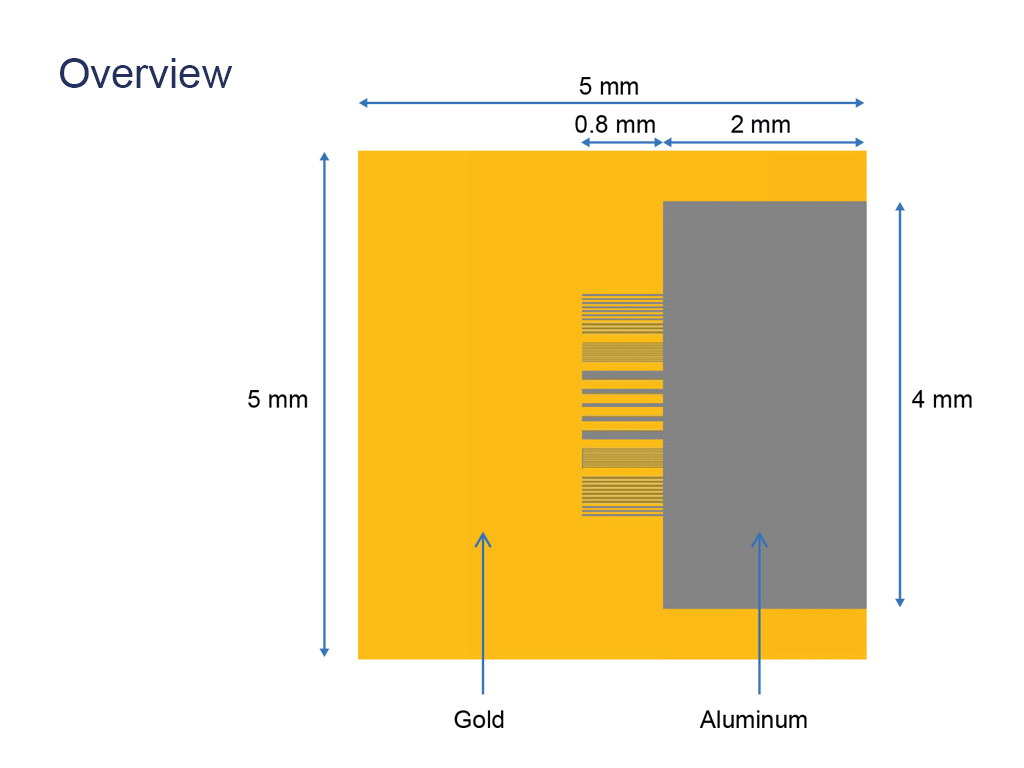

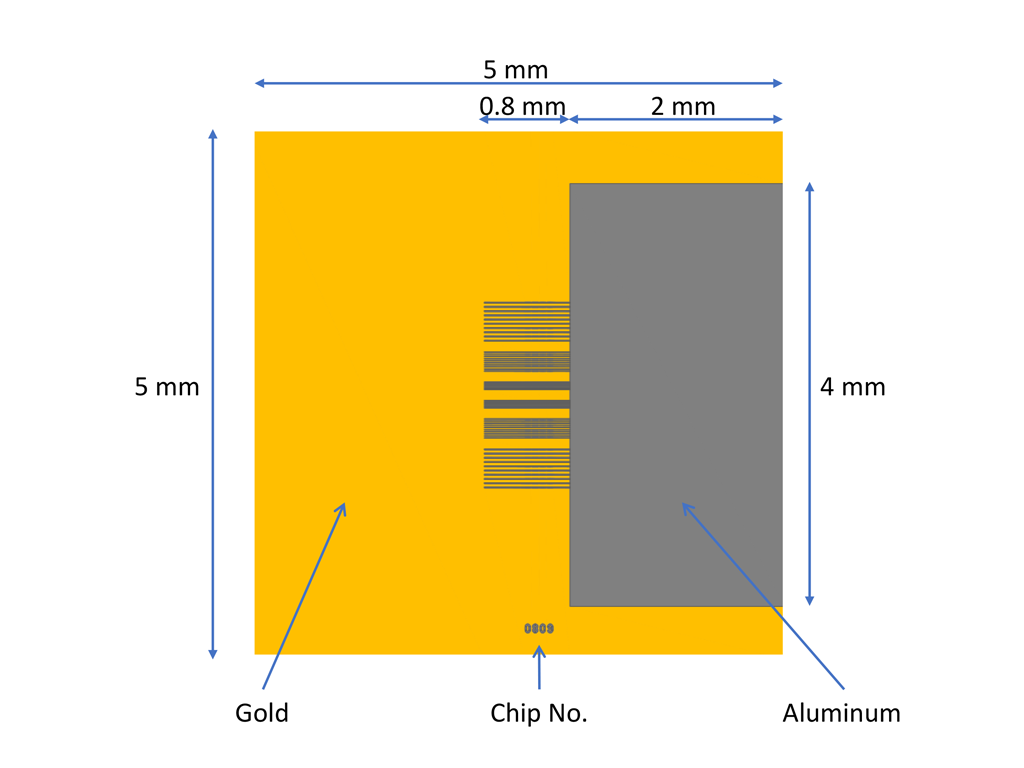

KPFM & EFM Sample Schematic - General Layout

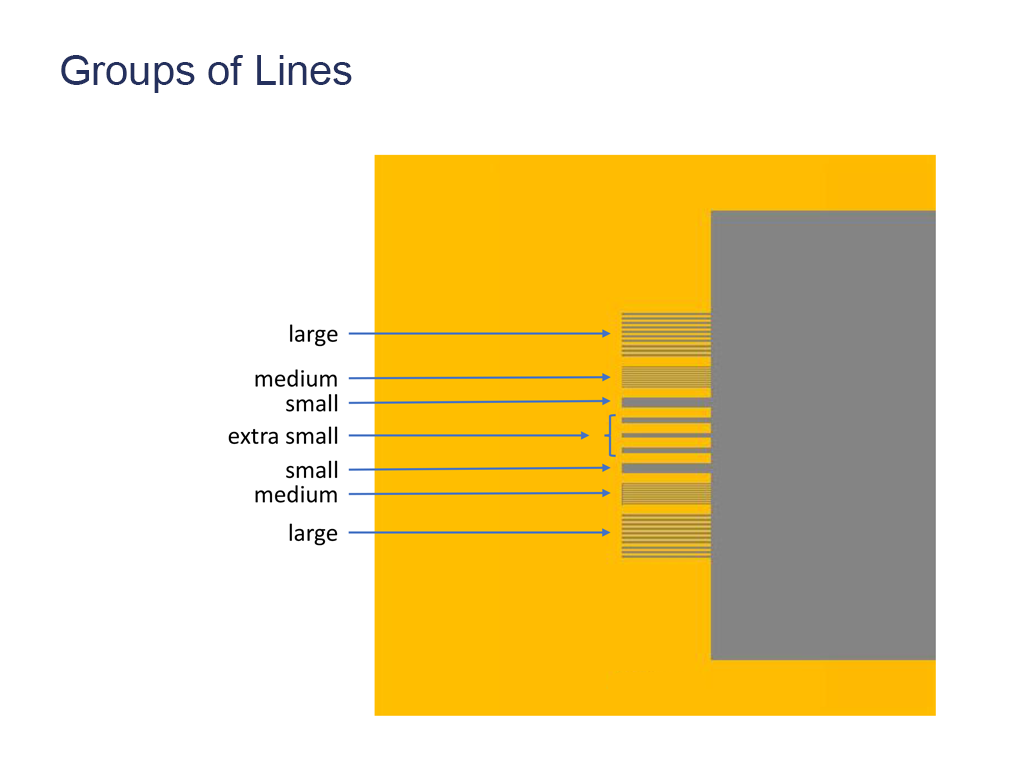

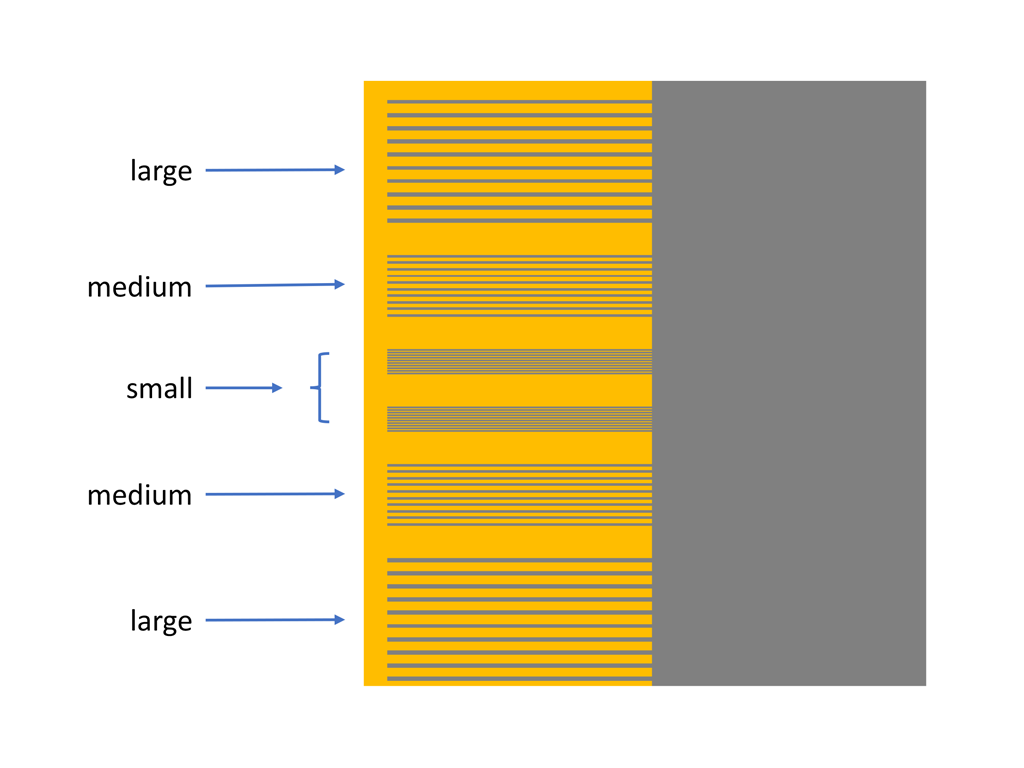

KPFM & EFM Sample Schematic - Line Arrays

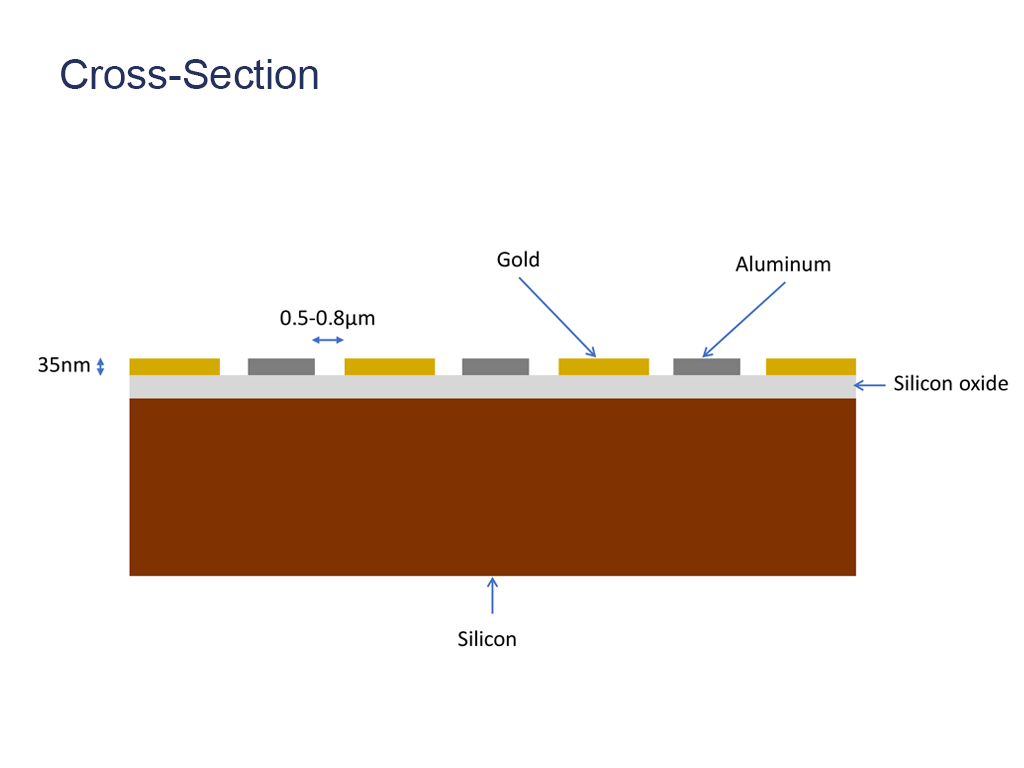

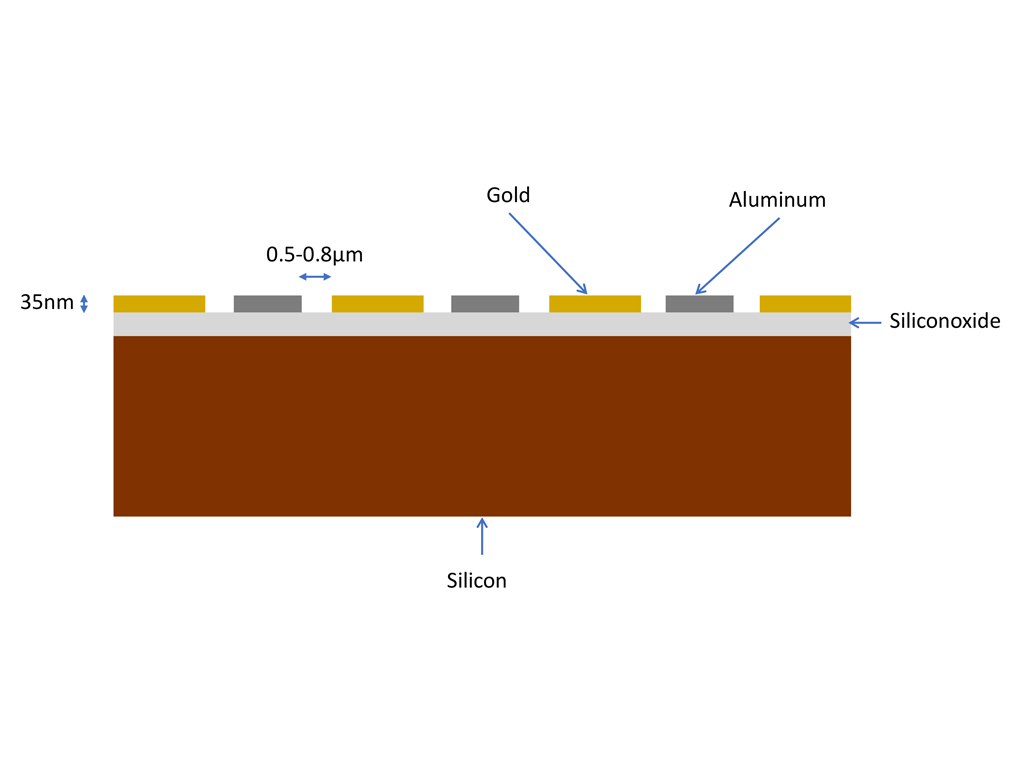

KPFM & EFM Sample Schematic - Cross-section

KPFM & EFM サンプル

KPFM , EFM テスト用アルミ、金ラインアレイサンプル

製品詳細

KPFM 、EFM テスト用サンプルの特長:

酸化シリコン基板上にアルミと金のラインを交互に配置
ラインアレイピッチ4, 8, 20, 40μm
ライン高さ　約35nm

[KPFM-EFM-Sample]チップは15㎜のガラスディスクと金属円盤にマウントされています
アルミと金のコンタクトパッドから配線引き出し済み

[KPFM-EFM-Sample-UM]
マウント無し　シリコンチップのみのご提供となります

Click here for a pdf file with KPFM & EFM Sample schematics.
