AFMプローブ »

All-In-One-DD

注文コード / 見積もり依頼を見る*

数量

AIO-DD-5 5 AFM プローブボックス

110,000 110,000 円

数量値引きが適応されています [?]

AIO-DD-10 10 AFM プローブボックス

190,000 190,000 円

ボリュームディスカウントは30,000 円または 13.6%

AIO-DD-20 20 AFM プローブボックス

329,000 329,000 円

ボリュームディスカウントは111,000 円または 25.2%

AIO-DD-50 50 AFM プローブボックス

656,000 656,000 円

ボリュームディスカウントは444,000 円または 40.4%

入手可能製品: 一部在庫あり工場取り寄せの場合は通常10営業日でのお届け

All-In-One-DD ボックスあたり最大AFMプローブ50本

これらの AFM プローブは他のお好きなBudgetSensors AFM プローブ と同時に購入してBudget Combo Boxを作ることができます!

表示価格は税抜き価格です

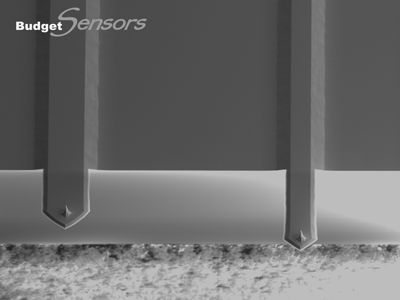

AIO_カンチレバーDとC　拡大

All In One DD AFMプローブ探針のSEMイメージ

All-In-One (AIO) AFM カンチレバーAとBののSEMイメージ　拡大

AIOカンチレバーのBレバーとAレバー

All-In-One-DD

Name: AIO-DD-5 ダイヤモンドコート導電性AFMプローブ 4本タイプ
Brand: BudgetSensors
SKU: AIO-DD-5
Price: 110000 JPY
Availability: InStock

高コストパフォーマンス

ダイヤモンドコート導電性AFMプローブ　4本タイプ

製造メーカー: BudgetSensors

コーティング: 導電性ダイヤモンド
AFMティップ形状: 反転

このプローブにはカンチレバーが 4あります。

F 19 kHz

C 0.5 N/m

L 500 µm

F 110 kHz

C 6.5 N/m

L 210 µm

F 200 kHz

C 18 N/m

L 150 µm

F 450 kHz

C 100 N/m

L 100 µm

*公称値

アプリケーション

適切なAFMパラメータ設定の目安

１つのAFMチップホルダーに４種のカンチレバーを成形したシリコン製AFMプローブです。様々な種類のカンチレバーを提供しており、ナノインデンテーションやナノリソグラフィ、下記のような電気的特性の測定にも対応できます:

走査キャパシタンス顕微鏡(SCM)
静電気力顕微鏡(EFM)
ケルビンプローブ顕微鏡(KFM)
コンダクティブAFM (C-AFM).

短いカンチレバー末端は台形のパターンになっており目視で位置を確認できます。

ドープされた多結晶ダイヤモンドティップコーティングが従来にない硬さと耐摩耗性をもたらし、電気的な測定に使用できる導電性ももたらします。

ティップの曲率半径は100-250nmです。反転ティップが高いサンプルに対してもより対称的な測定結果を可能にします。

AFMホルダーチップはほとんどの市販AFMに取り付けられます。他のカンチレバー一本のタイプのAFMプローブと比べ、測定対象に最適なカンチレバーを測定の直前に選択でき、非常に便利です。様々な種類のカンチレバーを準備しておく必要はありません。

背面アルミコートは液中測定には適していません！

高品質かつ低価格のプローブをお客様に!

ボロンドープ多結晶ダイヤモンドコートティップ100nm厚　背面アルミコート30nm厚

AFM ティップ:

形: 反転

高さ: 17 µm (15 - 19 µm)*

セットバック: 15 µm (10 - 20 µm)*

半径: < 250 nm

ハーフコーンアングル: カンチレバー長手方向から見て20°-25°、側面から見て 25°-30°、ティップ先端10°

4 AFM カンチレバー:

カンチレバー A - コンタクトモード

形: ビーム

ばね定数: 0.5 N/m (0.2 - 0.9 N/m)*

共振周波数: 19 kHz (16 - 24 kHz)*

長さ: 500 µm (490 - 510 µm)*

幅: 30 µm (25 - 35 µm)*

厚さ: 2.7 µm ( 1.7 - 3.7 µm)*

カンチレバー B - フォースモジュレーション

形: ビーム

ばね定数: 6.5 N/m (3 - 12 N/m)*

共振周波数: 110 kHz (80 - 140 kHz)*

長さ: 210 µm (200 - 220 µm)*

幅: 30 µm (25 - 35 µm)*

厚さ: 2.7 µm ( 1.7 - 3.7 µm)*

カンチレバー C - ソフトタッピング

形: ビーム

ばね定数: 18 N/m (8 - 35 N/m)*

共振周波数: 200 kHz (140 - 260 kHz)*

長さ: 150 µm (140 - 160 µm)*

幅: 30 µm (25 - 35 µm)*

厚さ: 2.7 µm ( 1.7 - 3.7 µm)*

カンチレバー D - タッピングモード

形: ビーム

ばね定数: 100 N/m (48 - 190 N/m)*

共振周波数: 450 kHz (230 - 600 kHz)*

長さ: 100 µm (90 - 110 µm)*

幅: 50 µm (45 - 55 µm)*

厚さ: 2.7 µm ( 1.7 - 3.7 µm)*

* 典型レンジ
