AFMプローブ »

HQ:NSC36/tipless/Cr-Au

注文コード / 見積もり依頼を見る*

数量

HQ:NSC36/tipless/Cr-Au-15 15 AFM プローブボックス

79,000 79,000 円

数量値引きが適応されています [?]

HQ:NSC36/tipless/Cr-Au-50 50 AFM プローブボックス

175,000 175,000 円

ボリュームディスカウントは88,333 円または 33.5%

HQ:NSC36/tipless/Cr-Au-100 100 AFM プローブボックス

315,000 315,000 円

ボリュームディスカウントは211,667 円または 40.2%

入手可能製品: 一部在庫あり工場取り寄せの場合は通常10営業日でのお届け

表示価格は税抜き価格です

3本のソフトタッピングモードカンチレバーを備えたMikroMasch AFMプローブ

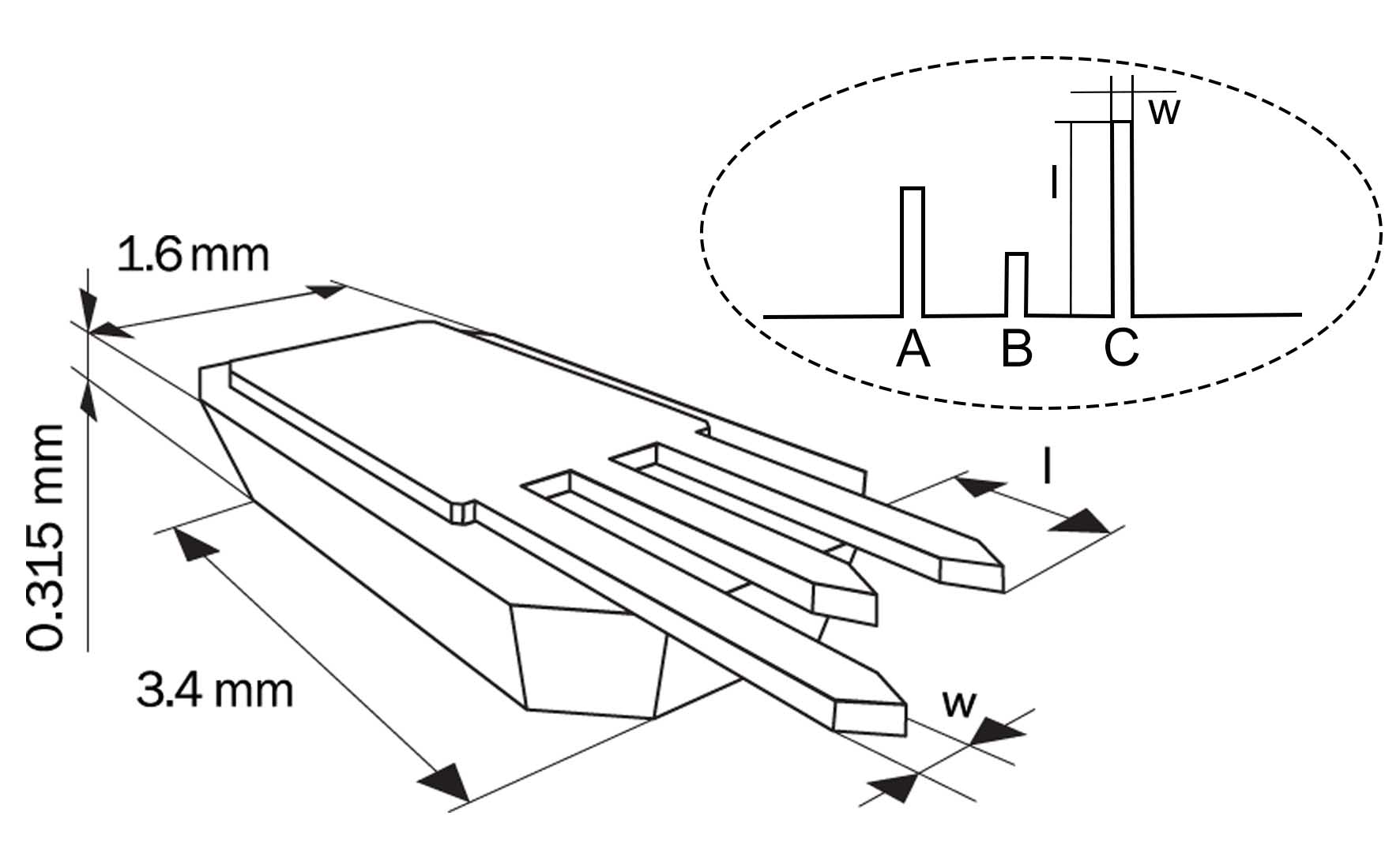

3本のティップレスカンチレバーを備えたMikroMasch AFMプローブNSCシリーズの図

HQ:NSC36/tipless/Cr-Au

Name: HQ:NSC36/tipless/Cr-Au-15 カンチレバーが3本付いた フォースモジュレーション・コンタクトモード用金コートティップレスAFMプローブ
Brand: MikroMasch
SKU: HQ:NSC36/tipless/Cr-Au-15
Price: 79000 JPY
Availability: InStock

カンチレバーが3本付いた　フォースモジュレーション・コンタクトモード用金コートティップレスAFMプローブ

製造メーカー: MikroMasch

コーティング: 両面金コート
AFMティップ形状: ティップレス

このプローブにはカンチレバーが 3つあります。

F 90 kHz

C 1 N/m

L 110 µm

F 130 kHz

C 2 N/m

L 90 µm

F 65 kHz

C 0.6 N/m

L 130 µm

*公称値

アプリケーション

ティップレスAFMカンチレバー・カンチレバーアレイ

適切なAFMパラメータ設定の目安

36/tipless シリーズのプローブは、ホルダーチップの片側に3本のフォースモジュレーション・コンタクトモード用カンチレバーが3本ついており、様々なアプリケーションに使用できます。

カンチレバー両面に30nm 金コートと20nmクロムをコーティング、導電性があり化学的に不活性です。コーティングにより、カンチレバーが3度以内の湾曲を持つ場合があります

クロム-金コートは、金薄膜30nmと金の密着性を向上させるクロム下地膜20nmで構成されています。カンチレバー両面にコーティングをしています。

AFM ティップ:

形: ティップレス

3つ AFM カンチレバー:

カンチレバー A

形: ビーム

ばね定数: 1 N/m (0.1 - 4.6 N/m)*

共振周波数: 90 kHz (30 - 160 kHz)*

長さ: 110 µm (105 - 115 µm)*

幅: 32.5 µm (29.5 - 35.5 µm)*

厚さ: 1 µm ( 0.5 - 1.5 µm)*

カンチレバー B

形: ビーム

ばね定数: 2 N/m (0.2 - 9 N/m)*

共振周波数: 130 kHz (45 - 240 kHz)*

長さ: 90 µm (85 - 95 µm)*

幅: 32.5 µm (29.5 - 35.5 µm)*

厚さ: 1 µm ( 0.5 - 1.5 µm)*

カンチレバー C

形: ビーム

ばね定数: 0.6 N/m (0.06 - 2.7 N/m)*

共振周波数: 65 kHz (25 - 115 kHz)*

長さ: 130 µm (125 - 135 µm)*

幅: 32.5 µm (29.5 - 35.5 µm)*

厚さ: 1 µm ( 0.5 - 1.5 µm)*

* 典型レンジ

HQ:NSC36/tipless/Cr-Au

カンチレバーが3本付いた フォースモジュレーション・コンタクトモード用金コートティップレスAFMプローブ

製造メーカー: MikroMasch

カンチレバーが3本付いた　フォースモジュレーション・コンタクトモード用金コートティップレスAFMプローブ
