AFMプローブ » qp-BioT

 ご注文
 見積もりを請求(RFQ)
注文コード / 見積もり依頼を見る*
数量
qp-BioT-10 10 AFM プローブボックス
61,700 円
数量値引きが適応されています [?]
qp-BioT-20 20 AFM プローブボックス
106,600 円
ボリュームディスカウントは16,800 円 または 13.6%
qp-BioT-50 50 AFM プローブボックス
233,900 円
ボリュームディスカウントは74,600 円 または 24.2%
入手可能製品: 一部在庫あり 工場取り寄せの場合は通常10営業日でのお届け
表示価格は税抜き価格です
esd kit

この製品では静電気対策を行うESDキットの使用を推奨しています。ぜひESDキットを追加ご検討ください

Side view SEM image of uniqprobe AFM tip

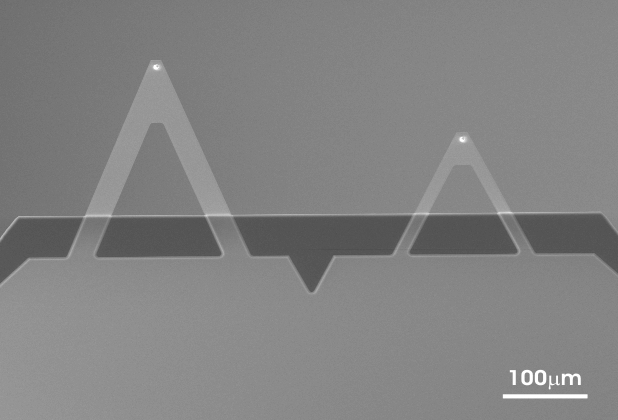

Top view SEM image of uniqprobe qp-BioT triangular AFM cantilevers
TEM image of an uniqprobe tip apex

qp-BioT

uniqprobe™ -ばらつきの少ないノンコンタクト・タッピング・コンタクトモード用SPMプローブ2本タイプ

製造メーカー: NANOSENSORS

コーティング: 反射金コート
AFMティップ形状: 円形対称
このプローブにはカンチレバーが 2あります。
F 50 kHz
C 0.3 N/m
L 100 µm
F 20 kHz
C 0.08 N/m
L 200 µm
*公称値

アプリケーション

適切なAFMパラメータ設定の目安 gear icon
NANOSENSORS uniqprobe は、NANOSENSORS AFM プローブと同じく、様々な市販SPMに取り付けてあらゆるアプリケーションに使用できる上、ばね定数と共振周波数のばらつきを小さく抑えています。
uniqprobeシリーズの機械特性のばらつきはこれまでにないほど極めて小さく、この特性は、同じばね定数、同じ共振周波数のプローブを多く使用するアプリケーションに非常に重要です。
uniqprobeシリーズのセンサーは分子生物、生物物理、量子力学、ナノメカニクスの研究に適用できます。

NANOSENORS qp-BioT AFM プローブは、大気中、液中環境下でのダイナミックモード・コンタクトAFMイメージング用に設計されました。
サポートチップの片側に2本の窒化シリコン製トライアングル型カンチレバーを備えています。このカンチレバーは低ドリフトかつ、背が高くオープンアングルの小さいティップを持っています。

プローブの特長:

  • ばらつきの小さいばね定数、共振周波数
  • 典型的なティップ高さ 7µm
  • 典型的な曲率半径10nm以下
  • 歪みが非常に少ないストレスフリーカンチレバー
  • ティップとカンチレバーはクオーツライクマテリアル
  • 液中環境におけるドリフトを低減
  • ティップ位置決め精度 ± 8 µm ( Alignment Chipを使用した場合）
  • 化学的に不活性

この製品にはホルダーチップの背面にアライメント溝があります

クロム/金コーティングは約60nm厚で、カンチレバーのディテクタ側のティップ位置近傍に製膜されています。 この2層のコーティングにより、カンチレバーの湾曲を抑え、液中での低ドリフトを実現しています。

AFM ティップ:


    • 2つ AFM カンチレバー:

  • トライアングル
  • 0.3 N/m (0.15 - 0.45 N/m)*
  • 50 kHz (42 - 58 kHz)*
  • 100 µm (95 - 105 µm)*
  • 14 µm (13 - 15 µm)*
  • 900 nm ( 870 - 930 nm)*
  • トライアングル
  • 0.08 N/m (0.06 - 0.12 N/m)*
  • 20 kHz (16 - 24 kHz)*
  • 200 µm (195 - 205 µm)*
  • 28 µm (27 - 29 µm)*
  • 900 nm ( 870 - 930 nm)*
    • * 典型レンジ

    製造元のウェブサイトを製品を見る
    AFM ティップについてさらに詳しく
    AFM カンチレバーについてさらに詳しく
    類似のカンチレバー: トライアングル型ＡＦＭカンチレバー (ダブルビーム) 台形断面を持つAFMカンチレバー(台形の脚が曲線) クォーツライク AFMカンチレバー 片側に2本の AFMカンチレバーを持つプローブ 背面金コートAFMカンチレバー
    類似のティップ: 円錐状AFM ティップ クォーツライクAFM ティップ コーティング無しAFMティップ
