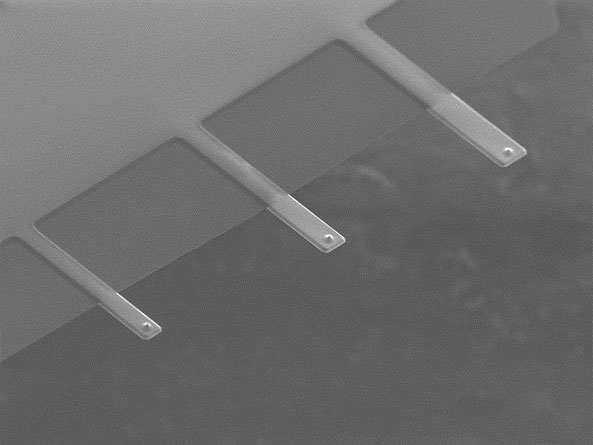

qp-fast uniqprobe のSEMイメージ 3D ビュー

qp-fast uniqprobe のSEMイメージ 3D ビュー

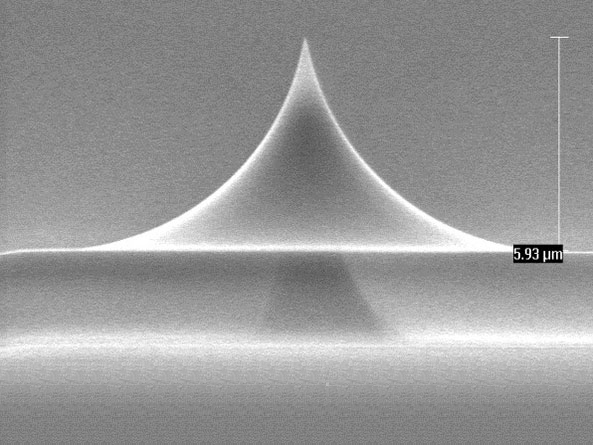

前方から見たqp-fast AFM探針のSEM像

前方から見たqp-fast AFM探針のSEM像

qp-fast

最高品質

uniqprobe™ ソフトタッピング、スタンダードタッピング、高速タッピングモード/ダイナミックAFMイメージング用AFMプローブ

製造メーカー: NANOSENSORS

コーティング: 反射金コート
AFMティップ形状: 円形対称

このプローブにはカンチレバーが 3つあります。

F 800 kHz

C 80 N/m

L 40 µm

F 420 kHz

C 30 N/m

L 60 µm

F 250 kHz

C 15 N/m

L 80 µm

*公称値

アプリケーション

適切なAFMパラメータ設定の目安

NANOSENSORS qp-fast AFM プローブには3本のカンチレバーがあり、ソフトタッピング、スタンダードタッピング、高速測定やノンコンタクトモード（ダイナミックモードやACモードとも呼ばれます）でご使用いただけます。

このAFMプローブは、液中、大気中環境下で、高い測定感度と高い測定安定性を備えています。

金属膜（金）コートがカンチレバーのディテクタ側に製膜されており、カンチレバーの湾曲は2度以下です。NANOSENSORS AFM プローブと同じく、様々な市販SPMに取り付けてあらゆるアプリケーションに使用できる上、ばね定数と共振周波数のばらつきを抑えています。

uniqprobeシリーズの機械特性のばらつきはこれまでにないほど極めて小さく、この特性は、同じばね定数、同じ共振周波数のプローブを多く使用するアプリケーションに非常に重要です。

プローブの特長:

3本のカンチレバー　　ソフトタッピング、スタンダードタッピング、高速測定やノンコンタクトモードで使用可能
ばらつきの小さいばね定数、共振周波数
円錐形を双曲線状に変形させたようなティップ形状
典型的なティップ高さ 6µm
典型的な曲率半径10nm以下
背面金コート
ティップとカンチレバーはクオーツライクマテリアル
シリコンホルダーチップ背面にアライメント溝
ティップ位置決め精度 ± 8µm ( Alignment Chipを使用した場合）
化学的に不活性

この製品にはホルダーチップの背面にアライメント溝があります

金属膜（金）がカンチレバー背面にコートしてあり、レーザー反射を高め、カンチレバーにおける光学干渉を抑えます。ストレスを抑えたコーティングにより、カンチレバーの変形は全長の2 % 以下です。

AFM ティップ:

形: 円形対称

高さ: 7 µm (5.5 - 8.5 µm)*

半径: < 10 nm (< 15 nm 保証)

3つ AFM カンチレバー:

形: ビーム

ばね定数: 80 N/m (50 - 140 N/m)*

共振周波数: 800 kHz (600 - 1000 kHz)*

長さ: 40 µm (35 - 45 µm)*

幅: 22 µm (20 - 24 µm)*

厚さ: 2500 nm ( 2470 - 2530 nm)*

形: ビーム

ばね定数: 30 N/m (20 - 45 N/m)*

共振周波数: 420 kHz (340 - 500 kHz)*

長さ: 60 µm (55 - 65 µm)*

幅: 27 µm (25 - 29 µm)*

厚さ: 2500 nm ( 2470 - 2530 nm)*

形: ビーム

ばね定数: 15 N/m (10 - 20 N/m)*

共振周波数: 250 kHz (200 - 300 kHz)*

長さ: 80 µm (75 - 85 µm)*

幅: 32 µm (30 - 34 µm)*

厚さ: 2500 nm ( 2470 - 2530 nm)*

* 保証レンジ
