AFMプローブ »

HQ:NSC35/Al BS

Name: HQ:NSC35/Al BS
Brand: MikroMasch

注文コード / 見積もり依頼を見る*

数量

HQ:NSC35/Al BS-15 15 AFM プローブボックス

56,000 56,000 円

数量値引きが適応されています [?]

HQ:NSC35/Al BS-50 50 AFM プローブボックス

155,000 155,000 円

ボリュームディスカウントは31,667 円または 17%

HQ:NSC35/Al BS-100 100 AFM プローブボックス

265,000 265,000 円

ボリュームディスカウントは108,333 円または 29%

HQ:NSC35/Al BS-200 200 AFM プローブボックス

485,000 485,000 円

ボリュームディスカウントは261,667 円または 35%

HQ:NSC35/Al BS-400 400 AFM プローブボックス

850,000 850,000 円

ボリュームディスカウントは643,333 円または 43.1%

入手可能製品: 一部在庫あり工場取り寄せの場合は通常10営業日でのお届け

表示価格は税抜き価格です

SEM image of 3 AFM cantilevers on NSC series chip

SEM image of general purpose AFM probe tip close-up

Schematic of 3 AFM cantilevers on NSC series chip

HQ:NSC35/Al BS

3本の異なるプローブが付いたタッピングモードAFMプローブ

製造メーカー: MikroMasch

コーティング: 反射アルミコート
AFMティップ形状: 反転

このプローブにはカンチレバーが 3つあります。

F 205 kHz

C 8.9 N/m

L 110 µm

F 300 kHz

C 16 N/m

L 90 µm

F 150 kHz

C 5.4 N/m

L 130 µm

*公称値

アプリケーション

適切なAFMパラメータ設定の目安

35シリーズのプローブは、ホルダーチップの片側にタッピングモードカンチレバーが3本ついており、様々なアプリケーションに使用できます。

背面アルミコート30 nm厚

AFM ティップ:

形: 反転

高さ: 15 µm (12 - 18 µm)*

コーンアングル: 40°

半径: < 8 nm

3つ AFM カンチレバー:

カンチレバー A

形: ビーム

ばね定数: 8.9 N/m (2.7 - 24 N/m)*

共振周波数: 205 kHz (130 - 290 kHz)*

長さ: 110 µm (105 - 115 µm)*

幅: 35 µm (32 - 38 µm)*

厚さ: 2 µm ( 1.5 - 2.5 µm)*

カンチレバー B

形: ビーム

ばね定数: 16 N/m (4.8 - 44 N/m)*

共振周波数: 300 kHz (185 - 430 kHz)*

長さ: 90 µm (85 - 95 µm)*

幅: 35 µm (32 - 38 µm)*

厚さ: 2 µm ( 1.5 - 2.5 µm)*

カンチレバー C

形: ビーム

ばね定数: 5.4 N/m (1.7 - 14 N/m)*

共振周波数: 150 kHz (95 - 205 kHz)*

長さ: 130 µm (125 - 135 µm)*

幅: 35 µm (32 - 38 µm)*

厚さ: 2 µm ( 1.5 - 2.5 µm)*

* 典型レンジ

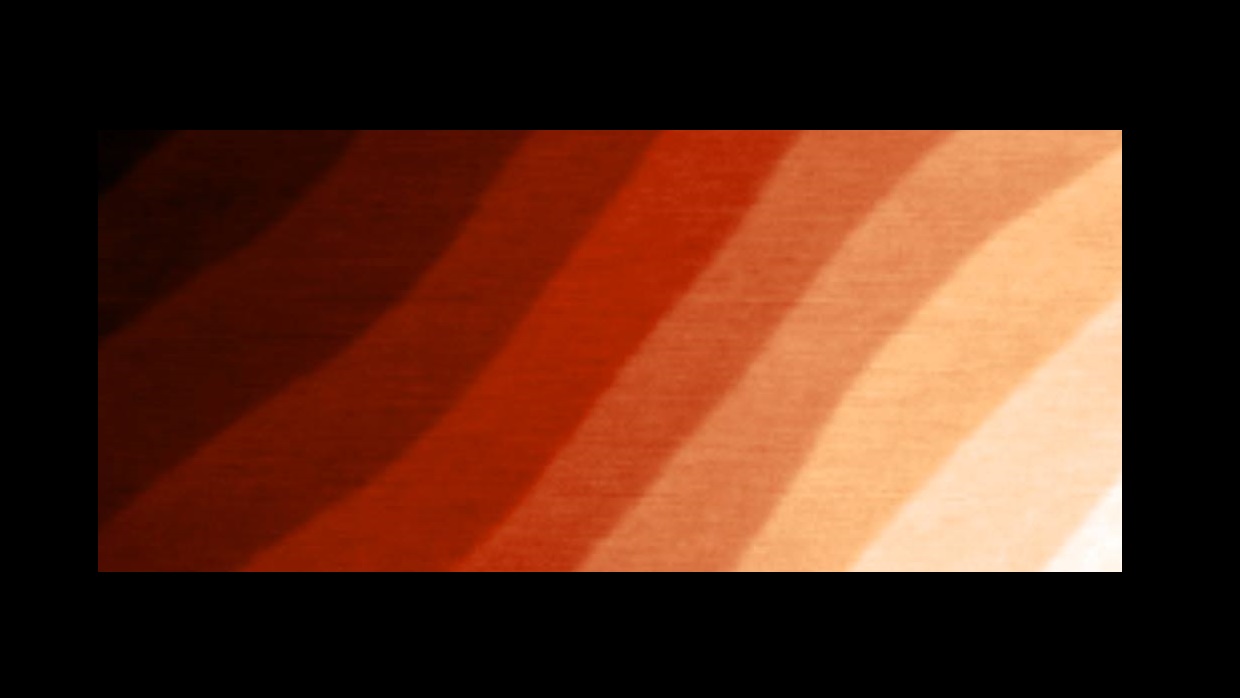

Steps in LaAlO3 film

AFM non-contact mode topography image of LaAlO3 thin film on SrTiO3 single crystal. One step corresponds to 1 unit cell of SrTiO3 with a height of 0.3905nm.

スキャン MikroMasch HQ:NSC35/Al BS AFM probe, short cantilever on an NT-MDT Ntegra Prima system; 3x1.3 micron scan size

Image courtesy of Dr. Martin Lilienblum, PhD Student at the Department of Materials, ETH Zurich, Switzerland

HQ:NSC35/Al BS

3本の異なるプローブが付いたタッピングモードAFMプローブ

製造メーカー: MikroMasch

アプリケーション

製品詳細

コーティング詳細

技術情報

AFM ティップ:

3つ AFM カンチレバー:

このAFMプローブで測定したAFMイメージ

HQ:NSC35/Al BS

HQ:NSC35/Al BS

3本の異なるプローブが付いたタッピングモードAFMプローブ

製造メーカー: MikroMasch

アプリケーション

製品詳細

コーティング詳細

技術情報

AFM ティップ:

3つ AFM カンチレバー:

このAFMプローブで測定したAFMイメージ
